Que es el UML

 UML

 Lenguaje Unificado de Modelado es el lenguaje de modelado de sistemas de software más conocido y utilizado en la actualidad; está respaldado por el OMG (Object Management Group). Es un lenguaje gráfico para visualizar, especificar, construir y documentar un sistema. UML ofrece un estándar para describir un "plano" del sistema (modelo), incluyendo aspectos conceptuales tales como procesos de negocio y funciones del sistema, y aspectos concretos como expresiones de lenguajes de programación, esquemas de bases de datos y componentes reutilizables.

Es importante resaltar que UML es un "lenguaje de modelado" para especificar o para describir métodos o procesos. Se utiliza para definir un sistema, para detallar los artefactos en el sistema y para documentar y construir. En otras palabras, es el lenguaje en el que está descrito el modelo.

Se puede aplicar en el desarrollo de software entregando gran variedad de formas para dar soporte a una metodología de desarrollo de software (tal como el Proceso Unificado Racional o RUP), pero no especifica en sí mismo qué metodología o proceso usar.

UML no puede compararse con la programación estructurada, pues UML significa Lenguaje Unificado de Modelado, no es programación, solo se diagrama la realidad de una utilización en un requerimiento.

En UML 2.0 hay 13 tipos diferentes de diagramas. Para comprenderlos de manera concreta, a veces es útil categorizarlos jerárquicamente

 DIFERENTES DIAGRMAS QUE SE UTILIZAN











Diagrama de clases:es un tipo de diagrama estático que describe la estructura de un sistema mostrando sus clases, atributos y las relaciones entre ellos.

diagrama de componentes: representa cómo un sistema de software es dividido en componentes y muestra las dependencias entre estos componentes.





diagramas de objetos: son utilizados durante el proceso de Análisis y Diseño de los sistemas informáticos en la metodología UML.Se puede considerar un caso especial de un diagrama de clases en el que se muestran instancias específicas de clases (objetos) en un momento particular del sistema

 diagrama de estructura compuesta: es un tipo de diagrama de estructura estática en el Lenguaje de Modelado Unificado (UML), que muestra la estructura interna de una clase y las colaboraciones que esta estructura hace posibles


Diagrama de Despliegue: es un tipo de diagrama del Lenguaje Unificado de Modelado que se utiliza para modelar el hardware utilizado en las implementaciones de sistemas y las relaciones entre sus componentes.

Los elementos usados por este tipo de diagrama son nodos (representados como un prisma), componentes (representados como una caja rectangular con dos protuberancias del lado izquierdo) y asociaciones.

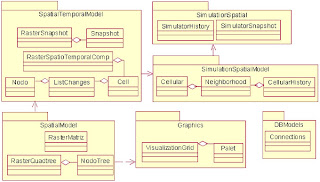

 diagrama de paquetes: muestra cómo un sistema está dividido en agrupaciones lógicas mostrando las dependencias entre esas agrupaciones. Dado que normalmente un paquete está pensado como un directorio, los diagramas de paquetes suministran una descomposición de la jerarquía lógica de un sistema.



diagrama de actividades: representa los flujos de trabajo paso a paso de negocio y operacionales de los componentes en un sistema. Un Diagrama de Actividades muestra el flujo de control general. En SysML el diagrama de Actividades ha sido extendido para indicar flujos entre pasos que mueven elementos físicos (e.g., gasolina) o energía (e.g., presión).

 diagrama de casos de uso: es una especie de diagrama de comportamiento. El Lenguaje de Modelado Unificado define una notación gráfica para representar casos de uso llamada modelo de casos de uso.



diagrama de estados: es un diagrama utilizado para identificar cada una de las rutas o caminos que puede tomar un flujo de información luego de ejecutarse cada proceso.

Permite identificar bajo qué argumentos se ejecuta cada uno de los procesos y en qué momento podrían tener una variación.

 diagrama de secuencia: es un tipo de diagrama usado para modelar interacción entre objetos en un sistema según UML. En inglés se pueden encontrar como "sequence diagram", "event-trace diagrams", "event scenarios" o "timing diagrams"[1.   muestra la interacción de un conjunto de objetos en una aplicación a través del tiempo y se modela para cada caso de uso



diagrama de comunicación: es una versión simplificada del diagrama de colaboración de la versión de UML 1.x. Un diagrama de comunicación modela las interacciones entre objetos o partes en términos de mensajes en secuencia.



diagrama de tiempos: o cronograma es una gráfica de formas de onda digitales que muestra la relación temporal entre varias señales, y cómo varía cada señal en relación a las demás. Un cronograma puede contener cualquier número de señales relacionadas entre sí.

diagrama global de las interacciones: (en inglés: interaction overview diagram) es una de las trece clases de diagramas en el Lenguaje de Modelado Unificado (UML), un lenguaje de modelamiento para software y otros sistemas.es un diagrama de comportamiento, más precisamente, uno de los cuatro diagramas de interacción. Muestra una cierta vista sobre los aspectos dinámicos de los sistemas modelados.
